工業相機和圖像采集卡的關系

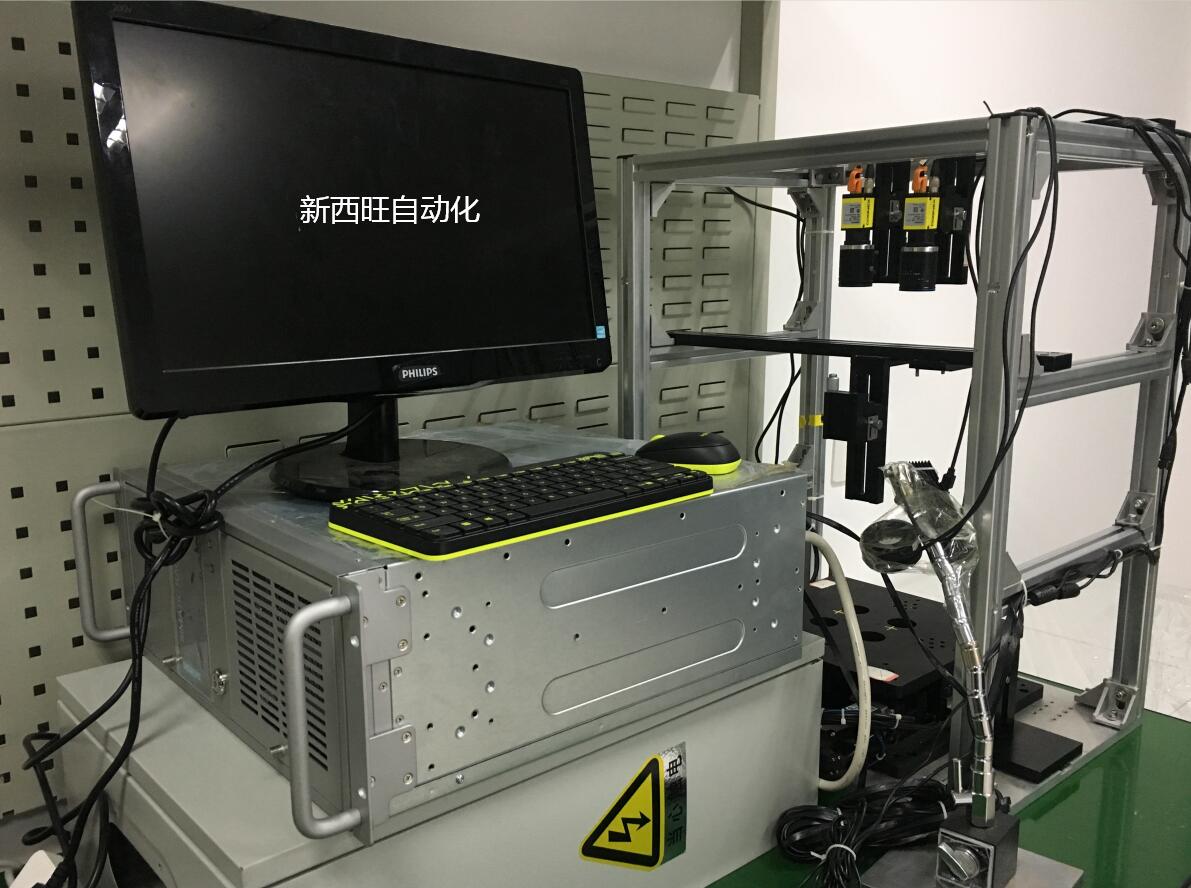

         工業相機是機器視覺系統及工業檢測應用的重要組成部分，它具有高的圖像穩定性、高傳輸能力和高抗干擾能力等優點。目前市面上工業相機大多是基于CCD（Charge Coupled Device ）或 CMOS（ Complementary Metal Oxide Semiconductor）芯片的相機。

圖像采集卡，它是圖像采集部分和圖像處理部分的接口。一般具有以下的功能模塊：

1、圖像信號的接收與A／D轉換模塊，負責圖像信號的放大與數字化。有用于彩色或黑白圖像的采集卡。彩色輸入信號可分為復合信號或RGB分量信號。

2、攝像機控制輸入輸出接口，主要負責協調攝像機進行同步或?qū)崿F(xiàn)異步重臵拍照、定時拍照等。

3、總線接口，負責通過PC機內部總線高速輸出數字?jǐn)?shù)據，一般是PCI接口，傳輸率可高達130Mbps，完全能勝任高精度圖像的實時傳輸。且占用較少的CPU 時間。在選擇圖像采集卡時。主要應考慮到系統的功能需求、圖像的采集精度和與攝像機輸出信號的匹配等因素。

工業相機的數據接口，主要有網絡接口，USB接口，Cameralink接口，Coaxpress接口，1394火線接口等。其中，網絡接口，USB接口一般是不需要額外配采集卡的（并不是不需要采集卡，而是因?yàn)榫W(wǎng)口和USB口太常用了，采集卡被集成到電腦主板上了），剩下的接口，全部需要配對應的圖像采集卡。

工業相機需要與圖像采集卡匹配好才能正常使用，一般需要匹配以下幾個：

1、視頻信號的匹配，對于黑白模擬信號相機來說有兩種格式，CCIR和RS170（EIA），通常采集卡都同時支持這兩種工業相機；

2、分辨率的匹配，每款板卡都只支持某一分辨率范圍內的相機；

3、特殊功能的匹配，如要使用相機的特殊功能，先確定所用板卡是否支持此功能，比如，要多部相機同時拍照，這個采集卡就必須支持多通道，如果相機是逐行掃描的，那么采集卡就必須支持逐行掃描；

4、接口的匹配，確定相機與板卡的接口是否相匹配。
