了解機器視覺背光源的應用及使用注意事項

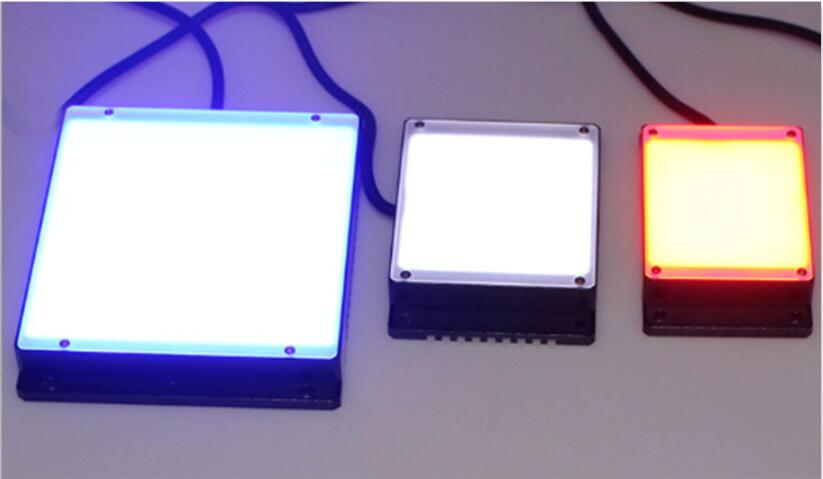

       機器視覺背光源可分為側部背光源與底部背光源兩大類。側部背光源顧名思義，在導光板四周布上發光條，通過導光板作用把光線向下漫射發散。而底部背光源則在面板上陣列緊湊的布上LED，通過漫射板使之均勻發散。

機器視覺背光源的應用

主要用于被測對象的輪廓檢測、透明體的污點缺陷檢測、液晶文字檢查、小型電子元件尺寸和外形檢測、軸承外觀和尺寸檢查、半導體引線框外觀和尺寸檢查等等。

機器視覺背光源的的特點：

1.具有更好的均勻性

2.光線柔和自然，亮度高

3.可定制多色背光，適用于特殊場合

4.高密度LED分布于光源底部

機器視覺光源使用注意事項

在高溫環境下使用LED縮短其壽命

*特別是紅色LED,其溫度每提升1度，亮度將減弱1%。

*在高溫下長時間使用將逐漸老化并消減亮度。

如何正確使用光源，防止因自身發熱而引起的老化和亮度下降

■用盡量低的亮度等級使用光源

在適合的亮度下，將光源的等級降低以減小電流量,因此所發出的熱量少，避免亮度損耗。如長期使用導致亮度減小，可逐漸提高亮度等級。

■可安裝風扇或提供空氣流以散熱，降低溫度以減緩亮度的衰減。

安裝風扇------提供空氣流-----安裝散熱性強的托架。

■可只在成像時開啟光源或使用頻閃控制器配套。

連續多次開關LED光源，對其使用壽命幾乎沒有影響。當LED作為頻閃光源或僅根據外部信號需求而開啟時，光源亮度穩定且LED壽命將明顯延長。

機器視覺光源選型注意事項

1.了解系統結構及運行的要求，確定相機、光源、被測物的空間結構關系。確定的參數有:視場(FOV) ,工作距離(WD)。

2.空間結構有:直射，側射，背部照射。

直射結構的光源一-部分環形光源，同軸光源，園頂光源。

側射結構的光源一-部分環形光源，條形光源，線光源，點光源。

背部照射一-方形背光源，條形背光源，回形背光源。

3.對被測物品的觀察分析，曲面檢測宜用圓頂光源，光滑平面宜用同軸光源，粗糙平面宜用明視場光源，透光性好的物體可以用紅外光源。分清背部(我們不需要檢測的)是什么顏色，前景(我們要檢測的)是什么顏色。

4.好的光源能提高圖像的對比度一--背景與前景很清楚，前景顏色多變化宜用彩色光源或白色光源。
